ГОСТ 17378-2001 «Концентрические переходы»

Переходы концентрические стальные изготавливаются методом штамповки или методом центробежного электрошлакового литья.

Переходы стальные применяются на любых типах трубопроводов: на предприятиях нефтяной, газовой и химической промышленности.

Переходы концентрические стальные используются для соединения труб в местах изменения диаметра.

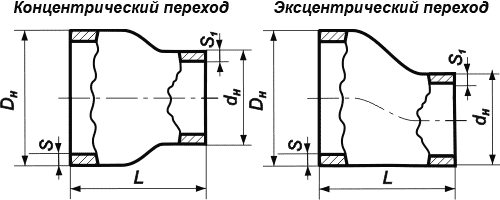

Переходы стальные подразделяются на концентрические и эксцентрические, соответственно для соединения двух труб по центральной оси симметрии трубопровода или по нижней образующей линии.

Переходы стальные концентрические и эксцентрические - Инженерный Союз

Переходы стальные бесшовные изготавливаются по ГОСТ 17378-2001, технические требования по ГОСТ 17380-2001.

Настоящие стандарты распространяются на бесшовные приварные концентрические переходы и эксцентрические переходы из углеродистой и низколегированной стали.

Переходы стальные исполнения 1 соответствуют ИСО 3419, переходы стальные исполнения 2 соответствуют нормам стран СНГ.

Переходы концентрические изготавливаются из следующих сталей: 20, 09Г2С, 17ГС, 10Г2. По согласованию между заказчиком и изготовителем переходы концентрические изготавливаются из сталей 15Х5М, 12Х18Н10Т, 10Х17Н13М2Т с геометрией по ГОСТ. Максимальное рабочее давление до 16 МПа (160 кгс/см2).

Пример условного обозначения концентрического перехода исполнения 2 с диаметрами сопрягаемых труб 530 мм. и 326 мм., толщиной стенок 12 мм. и 10 мм. соответственно из сталей 09Г2С: ПЕРЕХОД ПК 530х12-326х10 09Г2С ГОСТ 17378-2001.
