Прокладки

Прокладки овального и восьмиугольного сечения для фланцевых соединений изготавливаются в соответствии с нормативными документами:

ОСТ 26.260.461-99 «Прокладки овального и восьмиугольного сечения стальные для фланцев арматуры. Конструкция, размеры и общие технические требования»
ОСТ 26-845-73 «Конструкция и размеры. Технические требования»
АТК 26-18-6-93 «Прокладки овального и восьмиугольного сечения стальные»

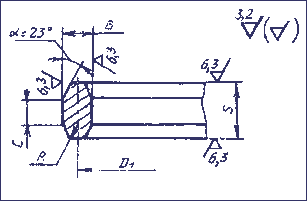

ГОСТ 28759.8-90 «Прокладки металлические восьмиугольного сечения. Конструкция и размеры. Технические требования»
ГОСТ 10493-81 «Линзы уплотнительные жесткие и компенсирующие на Ру 20-100 МПа»

Кольца Армко предназначены для уплотнения фланцевых соединений с присоединительными поверхностями типа исполнения 7 по ГОСТ 12815-80 арматуры, трубопроводов, сосудов, аппаратов, насосов, оборудования нефти и газодобыче, хомической, нефтеперерабатывающей и других отраслей промышленности.

Стальные прокладки (кольца Армко) позволяют создать уплотнение при высоких давлениях, когда прокладки других типов не применимы. Кольца Армко применяются на условное давление Ру 6,3 до 16 МПа (от 63 до 160 кгс/см2) и температуру от -70 до 600 С. Могут изготавливаться из стали 08КП по ГОСТ 1577 и 10695 по ГОСТ 11036, стали 08Х13 по ГОСТ 7350 или по ГОСТ 5949, из стали 08Х18Н10Т по ГОСТ 7350 или по ГОСТ 5949. По российским стандартам допускается изготовление стальных прокладок из других марок стали в зависимости от требований по эксплуатации.

Прокладки восьмиугольного сечения обеспечивают лучшее уплотнение для фланцевого соединения, чем прокладки овального сечения. Однако прокладки овального сечения могут использоваться совместно с фланцами имеющими канавку круглой формы.

Фланцы, имеющие углубление с плоским дном, допускают использование прокладок обоих типов. Рабочие поверхности фланцев должны быть обработаны до шероховатости 1,6 мкм, повреждения рабочей поверхности недопустимы. Материал прокладок стальных должен обладать меньшей твердостью, чем материал фланцев.
